Як плоский трубогиб трансформує виробництво промислових труб?

1. Що таке плоский трубогиб і як він працює?

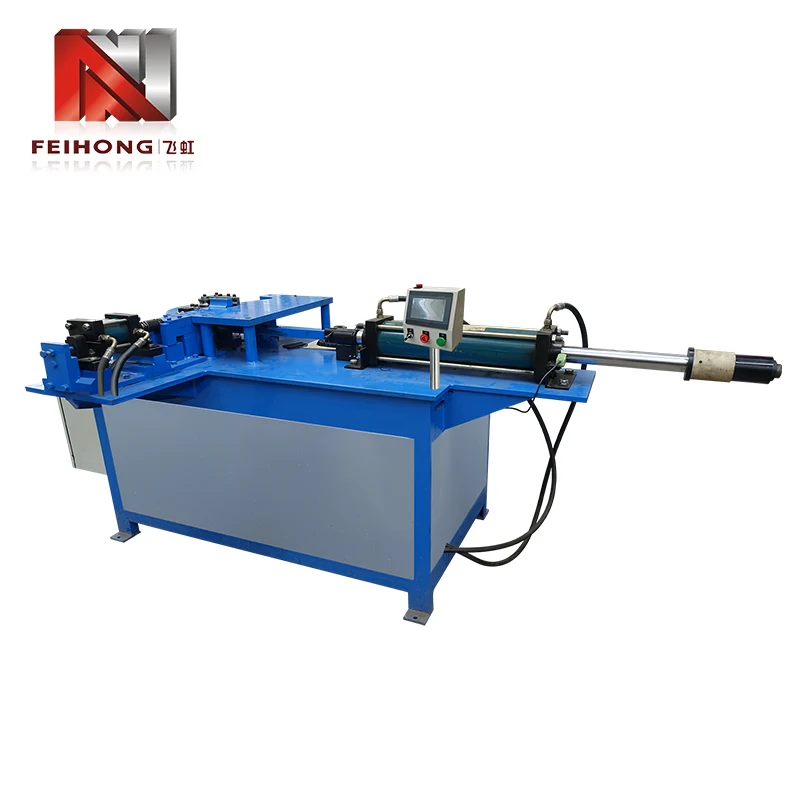

A Плоский трубогибце спеціалізований верстат, призначений для згинання прямокутних, квадратних або овальних труб в одній площині без згортання поперечного перерізу. На відміну від круглих трубогибів, які використовують оправки та стираючі матриці для підтримки круглих профілів, згинання плоских труб вимагає ретельно підібраного інструменту, який підтримує ширші поверхні труби, водночас дозволяючи більш вузьким краям контролювати деформацію. Фундаментальна проблема полягає в управлінні диференціальним розтягуванням і стисненням, які відбуваються по ширині плоскої секції: зовнішня стінка подовжується, тоді як внутрішня стінка стискається, і без належної опори труба вигинається або зморщується.

Принцип роботи зосереджений на трьох основних елементах: матриця для згинання (або форма), матриця затискача та матриця тиску. Трубка закріплюється між затискачем і згинальними матрицями, а потім повертається навколо радіуса згинальної матриці. Для плоских профілів матриця для згинання містить канавку, яка відповідає зовнішнім розмірам труби, забезпечуючи бічну підтримку, щоб запобігти згину ширших поверхонь всередину. Деякі передові машини також використовують aсклоочисник вмираєякий ковзає вздовж внутрішнього радіуса трубки, щоб усунути зморшки, і aоправка(хоча рідше для плоских секцій) можна вставити для підтримки внутрішньої порожнини, якщо труба порожниста. Весь процес, як правило, керується гідравлічним або електричним приводом, а елементи керування з ЧПК забезпечують точну повторюваність кутів і багатоступеневу послідовність згинання.

Однією з визначальних характеристик aПлоский трубогибце його здатність створювати вигини з мінімальними викривленнями, зберігаючи жорсткі допуски. Це досягається за рахунокконтрольована компенсація відкидання— машина трохи згинається за межі цільового кута, знаючи, що матеріал розслабиться на передбачувану величину. Сучасні пристрої інтегрують датчики, які вимірюють фактичні кути згину в режимі реального часу та динамічно регулюють положення штока, забезпечуючи відповідність кожної деталі моделі CAD у межах ±0,5 градусів. Поєднання міцної конструкції та інтелектуального керування робить це обладнання незамінним для високоякісного виробництва.

2. Які галузі найбільше покладаються на згинання плоских труб?

Згинання плоских труб не є нішевим процесом, він вбудований у ланцюги поставок багатьох галузей важкої промисловості. Наступні сектори залежать відПлоский трубогибобладнання для виготовлення структурних та естетичних компонентів, яких неможливо досягти за допомогою круглих труб.

• Автомобільна промисловість і транспорт:Рами шасі, каркаси безпеки, конструкції сидінь і компоненти вихлопної системи часто використовують прямокутні або овальні труби. Плоский згин дозволяє розробникам максимізувати співвідношення міцності та ваги, одночасно ефективно упаковуючи компоненти в щільні оболонки автомобіля.
• Будівництво та архітектура:Поручні, сходи, стійки навісних стін і декоративні металеві фасади часто мають гнуті прямокутні секції. Візуальна привабливість чистих вигинів без зморшок має першочергове значення в архітектурних додатках.
• ОВК та вентиляція:У повітроводах і системах обробки повітря використовуються плоскі овальні труби, щоб підтримувати високий потік повітря під час розміщення в неглибоких стелях. Згинання цих профілів вимагає точного контролю, щоб уникнути обмеження внутрішнього поперечного перерізу.
• Сільськогосподарська техніка:Конструкції захисту від перекидання трактора (ROPS), рами навісного обладнання та опори системи зрошення використовують зігнуті прямокутні труби для довговічності та економічного виробництва.
• Меблі та офісні інтер'єри:Сучасні рами столів, стелажні системи та виставкові стенди використовують чисті лінії зігнутих плоских труб для досягнення мінімалістичної естетики з високою структурною цілісністю.

У кожній із цих областей пристрій для згинання плоских труб забезпечує свободу проектування, дозволяючи інженерам замінювати зварні з’єднання безперервними гнутими секціями, які є міцнішими, легшими та візуально привабливішими. Універсальність обладнання означає, що навіть невеликі майстерні можуть виготовляти компоненти професійного рівня для цих вимогливих ринків.

3. Які основні типи плоских трубогибів доступні сьогодні?

Верстати для згинання плоских труб класифікуються за способом приведення в дію, системою керування та конфігурацією інструментів. Вибір відповідного типу залежить від обсягу виробництва, типу матеріалу та складності вигину. Нижче наведено порівняльний огляд найпоширеніших варіантів.

Ручні згинивіддають перевагу відділам технічного обслуговування та навчальним закладам через їх низьку вартість і простоту.Гідравлічні машинипропонують хороший баланс потужності та доступності, що робить їх робочою конячкою багатьох виробничих цехів.Згинальні машини з ЧПУпредставляють сучасний рівень техніки, з можливістю зберігати сотні програм і автоматично компенсувати суттєві варіації.Компресійні згини, хоч і менш точні, надзвичайно швидкі та економічні для масового виробництва простих згинів тонкостінних труб.

Окрім цих чотирьох категорій, існують також гібридні верстати, які поєднують гідравлічну потужність із керуванням з ЧПК, пропонуючи найкраще з обох світів. Вибираючи тип, важливо враховувати не лише поточне робоче навантаження, але й потенціал майбутнього розширення до більш складних геометрій.

4. Як вибір матеріалу впливає на процес згинання?

Матеріал труби є, мабуть, найважливішим фактором, що впливає на якість згину. Різні сплави демонструють різний ступінь пластичності, пружності та зміцнення, і всі вони повинні бути враховані в установці згинання. Нижче наведено розбивку поширених матеріалів та їхні характеристики на вигин.

М'яка сталь

Найбільш поблажливий матеріал; забезпечує хорошу пластичність і передбачувану пружинну віддачу. Підходить для більшості операцій згинання загального призначення без спеціальних застережень.

Високоміцна низьколегована (HSLA) сталь

Вимагає більших згинальних зусиль і демонструє більшу пружинну віддачу. Для підтримки точності кута настійно рекомендується використовувати компенсацію з ЧПК.

Нержавіюча сталь (аустеніт)

Швидко твердне, що може призвести до розтріскування, якщо радіус вигину занадто малий. Щоб зменшити тертя, використовуйте нижчу швидкість штока, достатню мастило та поліровані інструменти.

Алюмінієві сплави (5xxx, 6xxx)

Легкий і стійкий до корозії, але схильний до зминання та розтріскування. Великі радіуси вигину (3-5× ширина труби) і ретельне налаштування зазору є важливими.

Мідь і латунь

Дуже пластичний і легко згинається, але м’які поверхні легко псуються. Прекрасно оброблені матриці та належний зазор запобігають задирам і дефектам поверхні.

Крім сплаву, важливу роль відіграє товщина стінки. Більш товсті стіни забезпечують більший опір руйнуванню, але вимагають більшого тоннажу. Тонкостінні труби чутливі до вигину на внутрішньому радіусі, тому можуть знадобитися внутрішні оправки або спеціальні стираючі матриці. Загальне емпіричне правило полягає в тому, що товщина стінки повинна становити не менше 5% ширини труби для досягнення надійного вигину без внутрішньої опори.

5. Які ключові характеристики слід оцінити при виборі плоского трубогиба?

Вибір правильної машини передбачає більше, ніж просто підбір максимального розміру труби. Комплексна оцінка повинна охоплювати наступні параметри, кожен з яких безпосередньо впливає на продуктивність і довговічність.

1. Максимальна міцність на згинання:Це включає в себе ширину, висоту та товщину стінки труби, з якими може працювати машина. Завжди вибирайте машину з принаймні на 20% більшою потужністю, ніж ваша найбільша очікувана частина, щоб врахувати різницю матеріалів і непередбачені вимоги.
2. Мінімальний радіус вигину:Виражається як кратне ширині труби (наприклад, 2×W). Менші радіуси вимагають більш складного інструменту та більшої жорсткості машини. Для більшості застосувань безпечною початковою точкою є радіус 3×W.
3. Діапазон кутів згину:Більшість машин можуть згинати від 0° до 180°, але деякі спеціалізовані пристрої пропонують до 220° для згинання. Переконайтеся, що машина може досягати потрібних вам кутів без втручання інструментів.
4. Швидкість циклу:Вимірюється в секундах на згин, це впливає на продуктивність виробництва. Гідравлічні машини зазвичай виконують цикл за 5-15 секунд, тоді як серво-електричні агрегати можуть досягати 2-5 секунд для невеликих секцій.
5. Система управління:Базовий ПЛК проти повного ЧПК із сенсорним програмуванням. ЧПК пропонує більшу гнучкість, але має вищу початкову вартість і крутішу криву навчання.
6. Сумісність інструментів:Перевірте, чи використовується на машині стандартне інструментальне обладнання чи власний дизайн. Стандартизований інструмент скорочує час виконання робіт і витрати на заміну матриць.
7. Вимоги до живлення:Для гідравлічних машин потрібен спеціальний блок живлення (часто 15–75 кВт), тоді як електричні машини працюють від стандартного 3-фазного джерела живлення. Зверніть увагу на електричну інфраструктуру вашого закладу.

Добре підібрана машина не тільки задовольнить поточні виробничі потреби, але й пристосується до майбутнього зростання складності деталей і різноманітності матеріалів. Доцільно залучати до процесу вибору як виробничих інженерів, так і обслуговуючий персонал, щоб переконатися, що вибране обладнання відповідає реальним умовам експлуатації.

6. Які найпоширеніші дефекти вигину плоских труб і як їм запобігти?

Навіть у високоякісного плоского трубогиба дефекти можуть виникнути через неправильне налаштування, зношені інструменти або невідповідність матеріалу. Розуміння цих режимів збоїв є першим кроком до запобігання. Нижче наведено проблеми, які найчастіше виникають, і способи їх вирішення.

• Зморшки на внутрішньому радіусі:Виникає, коли внутрішня стінка стискається швидше, ніж може вмістити матеріал. Викликано недостатнім тиском стираючої матриці або занадто малим радіусом вигину для товщини стінки.Профілактика:Збільште силу склоочисника, використовуйте більший радіус або додайте оправку для підтримки внутрішньої стінки.
• Згортання поперечного перерізу (зведення):Широкі грані трубки прогинаються всередину, втрачаючи структурну цілісність. Зазвичай це стосується тонкостінних труб або коли матриця для згинання не забезпечує належної бокової підтримки.Профілактика:Використовуйте матрицю, яка ближче підходить до зовнішніх розмірів труби, і розгляньте матрицю під тиском, яка активно натискає на зовнішню стінку під час згинання.
• Варіація Springback:Непостійна віддача призводить до того, що деталі не відповідають цільовому куту, особливо під час згинання високоміцної сталі або алюмінію.Профілактика:Реалізуйте згинання з ЧПК із кутовим зворотним зв’язком у реальному часі. Також переконайтеся, що матеріал походить з однієї партії з однаковими механічними властивостями.
• Поверхневі подряпини та потертості:Подряпини виникають, коли трубка ковзає по згинальній матриці або склоочиснику. Заїди особливо проблематичні для алюмінію та нержавіючої сталі.Профілактика:Використовуйте поліровані інструменти, застосовуйте відповідне мастило та зберігайте належний зазор, щоб зменшити тертя.
• Скручування або пружина назад у площині:Трубка може злегка виходити за межі площини згину, що призводить до перекручування частини. Це часто пов’язано з нерівномірним тиском затиску або зміщенням інструментів.Профілактика:Перевірте вирівнювання матриці затискача та переконайтеся, що труба встановлена ​​прямо перед кожним згином.

Регулярна перевірка інструментів і періодичне калібрування датчиків кута верстата можуть виявити багато з цих проблем, перш ніж вони призведуть до утилізації деталей. Документування параметрів для кожного успішного налаштування також допоможе у вирішенні проблем у майбутніх запусках.

7. Як слід обслуговувати плоский трубогиб для довгострокової надійності?

Належне технічне обслуговування має важливе значення для збереження точності та довговічності плоского трубогиба. Проактивний режим не тільки скорочує час простою, але й забезпечує постійну якість згину. Наступний покроковий підхід рекомендується для більшості гідравлічних верстатів і верстатів з ЧПК.

1. Щоденний візуальний огляд:Перевірте наявність витоків гідравлічної рідини, ослаблених болтів і ознак зносу на затискних і згинальних штампах. Очистіть робочу зону та видаліть усі металеві стружки чи сміття.
2. Змащування рухомих частин:Нанесіть мастило або масло, вказане виробником, на всі точки повороту, напрямні ковзання та шпиндель згинальної матриці. Надмірне змащення може притягувати бруд, тому використовуйте лише рекомендовану кількість.
3. Технічне обслуговування гідравлічної рідини:Слідкуйте за рівнями рідини та змінюйте фільтр через проміжки часу, зазначені в посібнику. Забруднена рідина є основною причиною несправності клапанів і насосів.
4. Калібрування датчиків кута:Використовуйте точний транспортир або цифровий кутомір, щоб перевірити точність кута згину машини. Повторно відкалібруйте, якщо відхилення перевищують ±0,3°.
5. Перевірка склоочисників і натискних плашок:Перевірте наявність подряпин або деформації. Зношені матриці слід повторно відшліфувати або замінити, щоб запобігти зморшкуванню та пошкодженню поверхні.
6. Перевірка електричної системи:Для верстатів з ЧПК переконайтеся, що всі кабелі надійно закріплені, аварійні зупинки функціонують правильно, а панель керування не відображає коди помилок.
7. Річний комплексний сервіс:Залучіть сертифікованого техніка для виконання повного капітального ремонту, включаючи ущільнення гідроциліндра, знос насоса та оновлення програмного забезпечення.

Ведення детального журналу всіх дій з технічного обслуговування, включаючи заміну масла, штампів і калібрування, допомагає передбачити закономірності зносу та ефективно планувати простої. Плоский трубогиб, що обслуговується, може надійно прослужити десятиліттями.

8. Яке майбутнє чекає на технологію згинання плоских труб?

Еволюція згинання плоских труб обумовлена ​​потребою в більшій ефективності, точності та довговічності. Концепції Industry 4.0 все більше інтегруються в згинальні верстати, що дозволяє збирати дані в режимі реального часу та передбачити технічне обслуговування. Датчики, вбудовані в інструменти, відстежують знос і коливання сили, повертаючи інформацію в центральну систему, яка може автоматично рекомендувати оптимальні параметри згинання.

Ще одна тенденція, що з’являється, – використаннясерво‑електричні приводизамість традиційної гідравліки. Ці системи споживають менше енергії, створюють менше шуму та пропонують вищу точність позиціонування. Вони особливо привабливі для виробників, які прагнуть зменшити свій вуглецевий слід. Крім того,адитивне виробництвопочинає впливати на дизайн інструментів — 3D-друковані матриці з конформними каналами охолодження можуть покращити керування температурою під час високошвидкісного згинання.

Штучний інтелект також прокладає собі шлях до послідовності вигинів. Алгоритми штучного інтелекту можуть аналізувати властивості матеріалу та історію кожної партії труб, щоб прогнозувати відкат із безпрецедентною точністю, зменшуючи кількість браку та час налаштування. Крім того,колаборативні роботи(коботи) поєднуються з плоскими трубогибами для автоматизації завантаження та розвантаження, що дозволяє операторам зосередитися на контролі якості та оптимізації процесу.

Оскільки галузь рухається доцифрові близнюки— віртуальні копії фізичної камери для згинання — інженери зможуть імітувати цілі виробничі цикли до того, як буде зігнута одна труба. Ця можливість значно скоротить час від проектування до готової деталі, роблячи індивідуальне виготовлення майже таким же ефективним, як масове виробництво. Майбутнє згинання плоских труб, безсумнівно, розумне, підключене та все більш автономне.
