Як машина для усадки круглих труб може оптимізувати робочі процеси обробки труб для виробництва труб із різними специфікаціями?

1. Основна робоча логіка, що стоїть за обладнанням для зменшення діаметра труб молоткового типу

Усадка діаметра металевої труби — це процес холодного формування, який стискає зовнішню стінку круглої труби для досягнення рівномірного зменшення зовнішнього діаметра труби, а режим формування молотком базується на безперервному циклічному механічному впливі для завершення поступового формування кінців труби. На відміну від одноразової гідравлічної екструзії, яка застосовує статичний тиск на весь сегмент труби, обладнання молоткового типу використовує зворотно-поступальні головки молотка для застосування періодичної сили удару по поверхні труби, рівномірно розподіляючи формуючий тиск на стінку труби та уникаючи локальної деформації, тріщин або зморшок, які часто виникають під час статичної екструзії.

Внутрішня система передачі енергії перетворює силу обертання головного двигуна у високочастотний зворотно-поступальний ударний рух молоткового вузла. Кожна ударна дія застосовує крихітну формувальну деформацію до кінця труби, і сотні безперервних ударних циклів накопичуються, щоб досягти потрібного розміру усадки діаметра. Ця низька напруга деформації в одній точці ефективно захищає внутрішню структуру металевого зерна тонкостінних круглих труб, зберігаючи рівномірний розподіл товщини стінки після формування, що є критичним для готових труб, які потребують жорсткого контролю допуску на розміри.

Для виробничих цехів, які обробляють дрібносерійні замовлення з частою зміною специфікацій труб, ця логіка ударного формування забезпечує унікальні операційні переваги. Статичні гідравлічні усадочні машини вимагають тривалого часу витримки тиску для завершення формування, тоді як ударне формування завершує всю процедуру усадки протягом декількох секунд після затискання труби. Режим безперервного циклічного удару також зменшує потребу в попередньому нагріванні допоміжного обладнання для більшості звичайних металевих труб, спрощуючи компоновку допоміжних приміщень технологічної станції та зменшуючи зайнятість додаткового простору на виробництві.

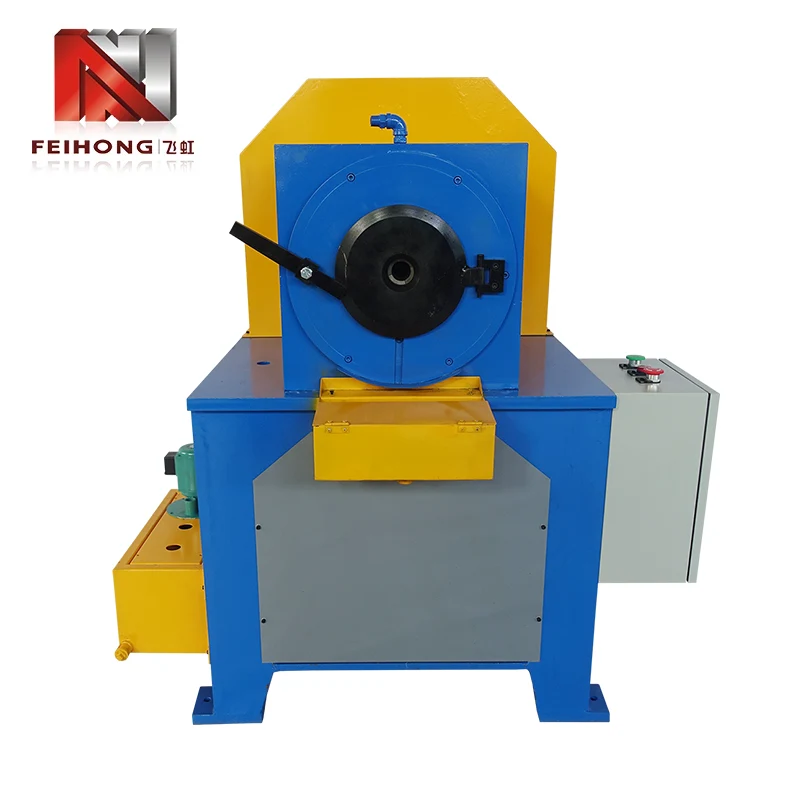

2. Повна внутрішня структура обладнання для усадки молоткової труби

2.1 Основний блок силового приводу

Основний силовий модуль використовує інтегрований двигун потужністю 7,5 кВт, який поєднується зі стабільними наборами передач, передає потужність до блоку виконання молотка без проміжних втрат енергії. Двигун закріплено всередині герметичної шафи обладнання з пило- та віброізоляційними прокладками, які пригнічують механічну вібрацію, що виникає під час роботи високочастотного молотка, і знижують шумові перешкоди для навколишніх станцій обробки. Герметична конструкція шафи також запобігає потраплянню металевого сміття та охолоджувальної мастила в обмотку двигуна, подовжуючи час безперервної роботи силового агрегату в умовах виробництва протягом довгих змін.

У комплекті передач передач використовуються зносостійкі сплави з точним контролем зазору в зачепленні передач, що дозволяє уникнути стрибків передач і ослаблення вихідної потужності після тисяч робочих годин. Вбудований компонент захисту від перевантаження автоматично відключає подачу електроенергії, коли положення затиску труби відхиляється або в зону формування потрапляють сторонні тверді предмети, запобігаючи незворотному пошкодженню головки молотка та конструкції трансмісії.

2.2 Виконавчий блок ударного формування

Група молоткової головки є компонентом, що формує серцевину, що контактує із зовнішньою стінкою труби, і складається з кількох симетричних частин молотка зі сплаву, розподілених навколо осі затиску труби. Під час роботи деталі молотка обертаються навколо центрального позиціонуючого валу труби, одночасно обертаючись назовні та всередину, створюючи безперервну радіальну силу удару по поверхні труби. Кожна деталь молотка оснащена змінними зносостійкими контактними втулками, які можна розібрати та замінити незалежно, не знімаючи весь блок молотка, що зменшує труднощі щоденного обслуговування.

Центральний патрон для позиціонування труб має самоцентруючу затискну конструкцію, автоматично регулюючи натяг затиску відповідно до товщини стінки труби, щоб запобігти подряпинам на поверхні полірованих металевих труб. Осьовий хід патрона охоплює весь діапазон довжини усадки, підтримуваний машиною, стабільно фіксуючи труби від 150 мм до 6000 мм без осьового зміщення під час циклів ударного формування.

2.3 Модуль швидкого блокування та позиціонування форми

Прес-форми визначають кінцевий розмір зовнішнього діаметра кінців термоусадочної труби, а конструкція фіксації прес-форми молоткового усадочного обладнання використовує швидкознімні фіксатори замість традиційного болтового кріплення. База позиціонування має стандартизовані шкали калібрування розміру, що дозволяє операторам точно вирівнювати положення установки форми без повторних вимірювань після заміни. Весь процес розбирання та встановлення прес-форми потребує лише простого ручного обертання блокуючих ручок, усуваючи допоміжні інструменти для розбирання, такі як гайкові ключі та викрутки.

3. Стандартний діапазон параметрів продуктивності для обробки труб із різними специфікаціями

Серія обладнання охоплює три стандартні моделі, класифіковані за максимальним діапазоном обробки, уніфікуючи конфігурацію основної потужності та розширюючи адаптивність до різних інтервалів діаметрів труб. Повний діапазон параметрів охоплює крихітні прецизійні тонкі трубки до товстих промислових нагрівальних трубок, повністю охоплюючи основні типи трубок, які використовуються у виробництві обладнання, нагрівального обладнання та виробництва точних інструментів. У наведеній нижче таблиці відсортовано уніфіковані показники обчислювальної потужності, спільні для всієї серії обладнання:

Уніфікована конфігурація потужності 7,5 кВт забезпечує постійну вихідну силу удару незалежно від обробки мікротрубок мінімум 2 мм або максимально 40 мм товщиною стінки. Для наддовгих труб близько 6000 мм обладнання може співпрацювати з зовнішніми опорними рамами для допоміжних труб, щоб підтримувати горизонтальне розміщення труб, уникаючи деформації труби при вигині, спричиненої власною вагою під час операцій формування великої довжини. Регульоване натяг затиску позиціонуючого патрона також адаптує тонкостінні мідні труби, сталеві труби середнього розміру та товсті труби з нержавіючої сталі без пошкодження поверхні після формування.

4. Механізм швидкої заміни форми скорочує час простою обладнання на виробничих лініях

Часта заміна прес-форм є основним фактором, що спричиняє застій виробничої лінії для виробників, які отримують змішані невеликі партійні замовлення з кількома специфікаціями. Традиційні машини для усадки труб використовують прес-форми з багатогруповими болтами, які вимагають від операторів витрачати 30 хвилин або більше на розбирання, калібрування та фіксацію форм під час перемикання розмірів труб, а повторне розбирання також легко призводить до ковзання різьби та відхилення позиціонування основ форми, що впливає на консистенцію розмірів готової труби.

Конструкція швидкої заміни прес-форми, вбудована в обладнання для усадки труб молоткового типу, переробляє всю логіку фіксації форми, видаляючи всі фіксовані болтові компоненти та приймаючи пружинні ручки швидкого блокування. Послідовність операцій виконується за простою послідовністю трьох кроків без складної роботи з калібрування:

• Відпустіть бічну ручку фіксатора, щоб підняти верхню пластину позиціонування форми
• Вийміть стару форму для формування та помістіть форму нового розміру в стандартизовану позиційну канавку
• Натисніть кришку та зафіксуйте ручку, щоб завершити позиціонування та фіксацію форми

Весь операційний процес може бути завершений протягом 10 хвилин одним оператором без допоміжних інструментів, що скорочує час простою безпосередньо на заміну прес-форми більш ніж на дві третини порівняно з традиційним обладнанням, що кріпиться болтами. Стандартизована канавка для позиціонування усуває кроки ручного калібрування, а вбудовані позначки шкали на основі прес-форми гарантують, що кожна нова форма встановлюється в одному горизонтальному та вертикальному положенні, тому допуск розмірів усаджених труб не буде коливатися після кожної заміни форми.

Для виробничих цехів із щоденним перемиканням специфікацій більше п’яти разів цей механізм швидкої заміни значно покращує ефективний час роботи обладнання протягом кожної зміни. Операторам більше не потрібно резервувати довгі періоди очікування для налаштування прес-форми, а безперервний ритм обробки виробничої лінії можна підтримувати стабільно, ефективно збільшуючи загальну кількість готових труб, оброблених за робочий день, без збільшення трудовитрат або подовження робочих змін.

5. Типи труб основного застосування, придатні для технології ударного усадки

Ударне формування, характерне для усадочної обробки молотком, створює м’яку розподілену силу деформації, тому підходить для широкого спектру трубних виробів із різною товщиною стінок і металевих матеріалів. Кілька основних категорій труб, які використовуються в прецизійній обробній промисловості, можуть завершити формування зі зменшенням діаметра на цьому обладнанні без додаткових процедур холодної або гарячої попередньої обробки, включаючи чотири типи серцевинних труб, як перелічено нижче:

5.1 Труби Gong-Tip для декоративних компонентів обладнання

Труби з наконечником гонг потребують плавної та рівномірної усадки на кінцях однієї труби без подряпин на поверхні, а труби з наконечником гонга з тонкої латуні та алюмінієвого сплаву схильні до тріщин під статичним гідравлічним тиском екструзії. Режим циклічного удару з низьким навантаженням при молотковому формуванні зберігає поверхню труби недоторканою, завершуючи зменшення діаметра, зберігаючи поліровку декоративних труб без додаткових процедур полірування поверхні після формування.

5.2 Одноголові та двоголові прецизійні інструментальні труби

Одно- та двоголові труби прецизійного приладу пред’являють суворі вимоги щодо коаксіальності усаджених кінців, а непостійний статичний тиск спричинить зсувну деформацію двох кінців двоголових труб. Симетрична розподільна група ударних головок застосовує рівномірну радіальну силу удару навколо центральної осі труби, забезпечуючи ідеальну співвісність секції усадки з оригінальним тілом труби, відповідаючи стандарту допуску на збірку точних датчиків і випробувального обладнання.

5.3 Гарячеканальні нагрівальні труби для формувального обладнання

Гарячі нагрівальні труби належать до труб із нержавіючої сталі середньої товщини стінки, які потребують стабільного формування усадки, щоб відповідати внутрішній монтажній порожнині пластикових форм. Стабільна вихідна потужність удару 7,5 кВт може рівномірно стиснути товсті стінки труби з нержавіючої сталі, уникаючи локального потоншення стінки труби, спричиненого нерівномірною силою екструзії. Сформовані нагрівальні труби зберігають постійну товщину стінки навколо секції усадки, забезпечуючи рівномірну теплопровідність після встановлення всередині напрямних.

5.4 Індивідуальні дрібносерійні круглі труби з декількома специфікаціями

Багато металообробних заводів щотижня отримують розрізнені невеликі партійні замовлення з десятками різних діаметрів труб. Швидка заміна форми обладнання для усадки молотком дозволяє швидко перемикатися між різними специфікаціями труб, що робить непотрібним налаштовувати кілька окремих машин для усадки труб для замовлень різного розміру. Малі та середні виробники обробки можуть покладатися на єдине обладнання для виконання всіх завдань із зменшення внутрішнього діаметра виробів із круглих труб у діапазоні обробки від 2 мм до 40 мм.

6. Порівняння між молотковою усадковою конструкцією та гідравлічним обладнанням для усадки труб

На поточних ринках обробки металевих труб домінують дві основні технології формування усадочними трубами: гідравлічне статичне екструзійне формування та циклічне ударне формування молотком. Кожна структура має відповідні застосовні виробничі сценарії, а вибір відповідного обладнання відповідно до розміру партії, матеріалу труби та частоти перемикання специфікацій може уникнути невідповідності продуктивності обладнання, що обмежує ефективність виробництва. Основні відмінності в логіці роботи та сценаріях застосування чітко відсортовані в наступному порівняльному аналізі:

6.1 Різниця в режимі застосування сили формування

Гідравлічні термоусадочні машини застосовують одноразовий статичний тиск на всю секцію усадки, завершуючи формування за один цикл утримання тиску. Миттєве значення тиску є високим, підходить для товстостінних труб з вуглецевої сталі з високою твердістю, але легко утворює поверхневі зморшки та нерівномірність товщини стінок на тонких м’яких металевих трубах. Обладнання для усадки молотком накопичує незначну деформацію за допомогою сотень ударних циклів низької інтенсивності, рівномірно розподіляючи напругу формування на стінці труби, що є більш дружнім до тонкостінних мідних, алюмінієвих і полірованих декоративних труб із суворими вимогами до якості поверхні.

6.2 Потреба в площі виробничої лінії та допоміжному обладнанні

Машини для усадки гідравлічних труб потребують відповідних гідравлічних масляних станцій, систем циркуляції мастила та допоміжних компонентів для регулювання тиску, які займають додаткову площу біля основного корпусу машини. Обладнання молоткового типу об’єднує всі силові та виконавчі компоненти в одній герметичній шафі без незалежних гідравлічних опорних систем, що зменшує загальну зайнятість підлоги майже на сорок відсотків. Для компактних виробничих цехів з обмеженим простором для розміщення обладнання обладнання для молоткової усадки має очевидні переваги в плануванні.

6.3 Розрив ефективності перемикання специфікацій

Більшість гідравлічних усадочних машин використовують фіксовані групи прес-форм, зафіксовані декількома болтами, причому час заміни форми в середньому перевищує 30 хвилин. Швидкороз’ємна структура прес-форми молоткового усадочного обладнання контролює весь час заміни протягом 10 хвилин, що забезпечує очевидні переваги в ефективності для фабрик із частою зміною специфікацій і невеликими серійними замовленнями. Для ліній масового виробництва з фіксованим розміром однієї труби гідравлічне обладнання з більшим одноразовим тиском формування може мати вищу швидкість обробки окремої деталі, але молоткове обладнання отримує повну ефективність у гнучкому виробничому середовищі зі змішаними специфікаціями.

7. Стандартизація операцій для продовження терміну служби формувальних форм

Прес-форми є основними витратними компонентами обладнання для усадки труб, і стандартизовані щоденні етапи роботи можуть ефективно зменшити ненормальний знос, подряпини та деформацію внутрішніх поверхонь прес-форм, подовжуючи цикл використання кожного набору прес-форм і знижуючи довгострокові витрати на заміну компонентів для обробних цехів. Повний набір стандартизованих норм експлуатації охоплює три основні ланки до, під час і після роботи обладнання:

• Перевірка форми перед початком роботи: протріть внутрішню формувальну поверхню форм чистою м’якою тканиною, щоб видалити металевий порошок і залишки мастила; перевірте наявність дрібних ямок і подряпин на внутрішній стінці форми, замініть зношені форми перед обробкою, якщо є пошкодження поверхні
• Попередня обробка труб під час експлуатації: рівномірно нанесіть тонкий шар спеціального мастила для формування металу на кінці труб перед затисканням, зменшіть тертя між зовнішньою стінкою труби та внутрішньою поверхнею форми під час ударного формування, щоб уникнути стирання поверхні форми
• Обслуговування прес-форм після операції: після закінчення щоденної виробничої зміни розберіть форми та замочіть їх у рідині для очищення від іржі, повністю висушіть на повітрі та зберігайте в герметичних ящиках для зберігання проти пилу, щоб запобігти окислювальній іржі на поверхні сплаву форми.

Неправильна робота, наприклад обробка незмащених необроблених труб або змішування твердих металевих уламків у порожнині форми, спричинить незворотні подряпини на поверхні формування форми. Коли на внутрішній стінці прес-форми з’являться подряпини, усаджені кінці труб матимуть відповідні лінійні дефекти вдавлення, які неможливо усунути після полірування. Суворе виконання стандартизованих етапів технічного обслуговування може подовжити цикл обслуговування кожної групи прес-форм більш ніж на п’ятдесят відсотків, зменшивши частоту придбання прес-форм і простоїв обладнання, спричинених заміною прес-форм.

Окрім правил щоденного технічного обслуговування, регулярні цикли перевірки обладнання також повинні включати калібрування зазору головки молотка. Надмірний зазор між головкою молотка та формою призведе до нестабільності розміру труби, тоді як занадто малий зазор прискорює взаємний знос компонентів молотка та форми. Щотижневе коригування зазору молоткового вузла відповідно до годин роботи обладнання зберігає відповідний зазор у межах заводських каліброваних стандартних значень, збалансовуючи точність розмірів готового виробу та швидкість зношування форми.

8. Схеми узгодження загальних виробничих планів обладнання для усадки труб

Різні схеми заводських виробничих ліній визначають режим розміщення та допоміжні засоби підтримки, необхідні для обладнання для усадки труб. Три зрілі схеми компонування широко застосовуються виробниками обробки металевих труб відповідно до розміру цеху та послідовності процесу обробки, кожна схема відповідає різним режимам роботи виробництва:

8.1 Схема незалежної одностанційної обробки

Ця схема застосовується до невеликих обробних цехів з розсіяною незалежною обробкою замовлень, розміщуючи одну молоткову усадкову машину як незалежну обробну станцію, відокремлену від обладнання для різання, полірування та нарізання різьби. Незалежна станція резервує навколишній робочий простір для ручного завантаження та розвантаження довгих труб довжиною до 6000 мм, а рухомі стелажі для зберігання матеріалів можна розмістити поруч із машиною для окремого зберігання сирих труб і готової продукції. Незалежне розташування не потребує зв’язку з переднім і заднім обробним обладнанням через конвеєрні лінії, з низькою вартістю перетворення для новозбудованих малих обробних цехів.

8.2 Лінійна складальна лінія підключеної схеми

Виробники середнього розміру з безперервним упорядкованим потоком обробки використовують лінійну структуру складальної лінії, розміщуючи усадочне обладнання між станцією різання труб і станцією обробки поверхні. Роликові транспортувальні рами на короткій відстані підібрані з обох боків корпусу машини для автоматичного переміщення нарізаних сирих труб до затискного патрона та відправлення сформованих термоусадочних труб на подальші процедури полірування. Інтегроване лінійне розташування зменшує частоту ручного переміщення напівфабрикатів, знижуючи трудомісткість і уникаючи подряпин на поверхні під час ручного переміщення.

8.3 Багатомашинна паралельна гнучка схема виробництва

Великі переробні фабрики, які отримують змішані оптові замовлення, налаштовують кілька молоткових усадочних машин у паралельне розташування, зі спільною зоною зберігання сировини та єдиною зоною сортування готової продукції в середині груп обладнання. Кожна машина може незалежно обробляти різні специфікації труб, не втручаючись у сусіднє обладнання, і оператори можуть керувати двома-трьома машинами одночасно завдяки простій логіці автоматичного затискання та формування устаткування для усадки молотком. Паралельне розташування значно покращує загальну потужність доставки замовлень у сезони пік виробництва без значного розширення площі цеху.

9. Поширені технічні запитання щодо усадочної обробки труб молотком

10. Доступ до індивідуальних рішень обробки для точного формування труб

Кожна фабрика з обробки металевих труб має унікальні виробничі вимоги на основі типів продукції, розмірів партій замовлення та умов розташування цеху, тому стандартизоване серійне обладнання можна поєднати з налаштованими допоміжними компонентами, щоб відповідати індивідуальним вимогам обробки. Додаткові настроювані конфігурації включають автоматичні опорні рами з довгими трубами, роликові столи з автоматичною подаванням, спеціальні внутрішні гільзи проти подряпин і модулі відображення цифрових розмірів, які можна вільно комбінувати відповідно до фактичних виробничих потреб, не змінюючи структуру машини для формування серцевини.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.розробляє та виробляє повну серію обладнання для усадки труб молоткового типу, оптимізуючи конструкцію конструкції та параметри обробки на основі багаторічних даних виробничих випробувань на місці, зібраних на підприємствах з обробки металевих труб у багатьох галузях промисловості. Кожна модель обладнання проходить безперервне випробування на старіння перед доставкою, перевіряючи стабільність сили ударного формування, механізму блокування форми та довготривалу роботу в умовах обробки змішаних специфікацій.

Для виробників, які шукають обладнання для формування гнучких труб, придатне для дрібносерійного виробництва труб із різними специфікаціями, оцінка ступеня відповідності між параметрами машинної обробки та внутрішніми лініями виробництва є ключовим кроком для вибору відповідного обладнання для формування. Основні переваги швидкої заміни прес-форми, широкого діапазону обробки трубок по діаметру та вбудованої компактної конструкції роблять молоткове усадочне обладнання надійним вибором для майстерень з обробки гнучких прецизійних труб.

Режим дисперсного ударного формування з низьким напруженням дозволяє уникнути багатьох дефектів якості, поширених при обробці статичною екструзією, знижуючи відсоток відбракування готових термоусадочних труб і спрощуючи процедури полірування та корекції після обробки. Виробничі команди можуть зосередитися на стабільному безперервному формуванні труб без частого коригування зупинок, спричиненого зміною специфікацій, покращуючи плавність усього робочого процесу обробки труб від різання сировини до доставки готової продукції.

Для заводів, які регулярно оновлюють специфікації трубної продукції та отримують змішані дрібносерійні замовлення, всеосяжна робоча гнучкість, яку забезпечує технологія формування молотка, створює стабільні довгострокові виробничі переваги, з якими не може зрівнятися спеціалізоване усадочне обладнання з однією специфікацією. Стандартизований діапазон параметрів обладнання серії покриває більшість основних вимог до формування круглих труб у секторах виробництва обладнання, нагрівального обладнання та точних приладів, зменшуючи потребу в розгортанні кількох окремих формувальних машин для обробки труб різного діаметру.

Після підтвердження матеріалу труби, діапазону діаметрів труб і довжини усадки продуктів внутрішньої обробки керівники виробництва можуть отримати цільові пропозиції щодо конфігурації обладнання та детальне введення технічних параметрів відповідно до фактичного плану цеху та щоденних потреб у виробничих потужностях. Спеціальні допоміжні конструкційні аксесуари можуть бути додані до стандартного корпусу машини, щоб реалізувати напівавтоматичну подачу та розвантаження, що ще більше скорочує кроки ручної роботи під час безперервних змін обробки.

Технічні інженери з обладнання можуть сортувати цільові схеми компонування та документи з експлуатаційними специфікаціями відповідно до розміру заводу та послідовності процесу обробки, допомагаючи виробничим групам завершити стабільне введення обладнання в експлуатацію та швидке навчання працівників експлуатації після прибуття обладнання. Повне технічне керівництво після поставки охоплює стандарти технічного обслуговування прес-форм, щоденні контрольні списки перевірки обладнання та загальні методи коригування дефектів формування, що підтримує довгострокову стабільну роботу станцій обробки труб усадкою на місці.
