Чому пристрій подачі труб є незаперечним фактором автоматизованих ліній виробництва труб?

1. Визначення трубного живильника та його роль у сучасному виробництві

TheТрубний живильникце спеціальне обладнання, призначене для автоматичної або напівавтоматичної доставки трубчастих матеріалів, таких як мідні труби, залізні труби, алюмінієві труби та труби з нержавіючої сталі, до наступних технологічних машин, включаючи машини для різання, формувальні преси та зварювальне обладнання. За своєю суттю, пристрій подачі труб служить критичним інтерфейсом між зберіганням сировини та виробничим процесом, гарантуючи, що труби подаються до технологічного обладнання з правильною орієнтацією, відстанню та швидкістю для підтримки безперервного та ефективного потоку виробництва.

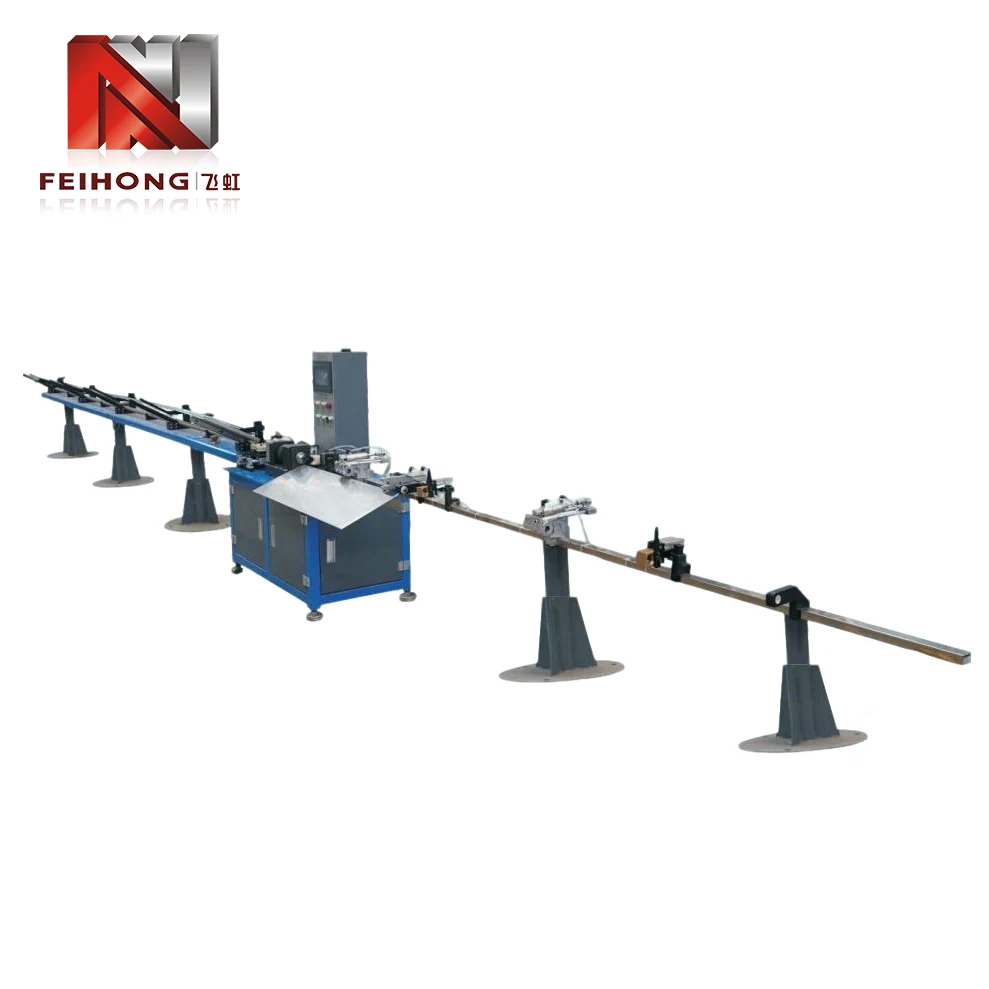

Повністю автоматичний пристрій подачі труб, інтегрований із високошвидкісною машиною для різання в сучасному виробничому середовищі.

У традиційних виробничих середовищах подача труб була ручною операцією: оператори брали окремі труби, розміщували їх у верстаті для різання або обробки та видаляли готові частини. Такий підхід був не тільки трудомістким, але й створював значні відмінності у швидкості та якості виробництва. Пристрій для подачі труб усуває цю неефективність, автоматизуючи процес транспортування матеріалу, забезпечуючи послідовну, повторювану подачу, яка підтримує виробництво великих обсягів з мінімальним втручанням людини.

Значення трубного живильника виходить за рамки простої економії праці. У сучасному виробництві, де домінують своєчасне виробництво та принципи економічного виробництва, здатність підтримувати постійний безперебійний потік матеріалу до технологічного обладнання є важливою для досягнення оптимальної продуктивності. Фідер для труб досягає цього завдяки поєднанню механічної точності, електронного керування та інтелектуального датчика, що робить його наріжним каменем автоматизованих ліній обробки труб у багатьох галузях промисловості.

2. Технологічна еволюція обладнання для подачі труб

Шлях від ручного транспортування труб до сучасних складних пристроїв подачі труб відображає ширшу траєкторію промислової автоматизації. Розуміння цієї еволюції забезпечує важливий контекст для оцінки можливостей сучасних систем подачі труб.

2.1 Ера ручного транспортування труб

На перших порах обробки труб уся обробка матеріалів виконувалася вручну. Робітники діставали окремі труби зі складських стелажів, переносили їх до машин для різання або формування та вручну подавали в технологічне обладнання. Цей підхід за своєю суттю був обмежений людськими факторами: втома, непослідовність і нездатність підтримувати постійну швидкість подачі протягом довгих змін. Крім того, ручне поводження створює значні ризики для безпеки, особливо під час роботи з важкими або гострими трубами.

2.2 Впровадження механізованих систем годівлі

Перші механізовані системи подачі з’явилися в середині 20 століття, як правило, з використанням простих роликових конвеєрів або ланцюгових механізмів для переміщення труб уздовж виробничої лінії. Ці ранні системи зменшували деякі ручні зусилля, але все ще вимагали втручання оператора для завантаження та позиціонування. Їм бракувало точного контролю над довжиною та часом подачі, що обмежувало їхню ефективність для високоточних застосувань.

2.3 Розвиток систем подачі труб з комп’ютерним керуванням

З появою програмованих логічних контролерів (PLC) і технології серводвигунів у 1980-х і 1990-х роках, трубні живильники зазнали різких змін. Системи з комп’ютерним керуванням можуть точно регулювати довжину подачі, швидкість і прискорення, забезпечуючи послідовне розміщення труб для операцій різання або формування. Інтеграція людино-машинних інтерфейсів (HMI) дозволила операторам легко встановлювати параметри та контролювати продуктивність, скорочуючи час налаштування та покращуючи загальну ефективність обладнання.

2.4 Сучасний трубопровід: інтелект і підключення

Сучасні пристрої для подачі труб — це високоскладні пристрої, які включають датчики, реєстрацію даних і протоколи зв’язку для інтеграції з загальнозаводськими системами автоматизації. Сучасні трубчасті живильники можуть автоматично пристосовуватися до коливань діаметра труб, товщини стінок і складу матеріалу, забезпечуючи оптимальну продуктивність подачі за мінливих умов. Вони також мають можливості прогнозованого технічного обслуговування, попереджаючи операторів про потенційні проблеми, перш ніж вони призведуть до простою.

Ця еволюція затвердила трубний живильник як важливий фактор вдосконаленого виробництва, що дозволяє компаніям досягати вищих показників виробництва, покращувати якість і більшу гнучкість у реагуванні на вимоги клієнтів.

3. Основні компоненти та принципи роботи

Розуміння внутрішньої архітектури живильної труби має важливе значення для вибору правильного обладнання для конкретного застосування, а також для ефективного обслуговування та усунення несправностей. Незважаючи на те, що конструкції різняться серед виробників, більшість трубних живильників мають загальний набір основних компонентів.

3.1 Механізм завантаження

Завантажувальний механізм відповідає за отримання сирих трубок зі стелажа або конвеєра та подачу їх до системи подачі. Залежно від конструкції завантаження може бути ручним, напівавтоматичним або повністю автоматичним. Автоматичні системи завантаження часто використовують підйомний пристрій, який піднімає пучок трубок і дозволяє їм перекочувати окремо на доріжку подачі.

3.2 Система приводу подачі

Система приводу подачі переміщує трубу вперед до станції обробки. Це, як правило, включає в себе набір приводних роликів або систему притискних роликів, що приводиться в рух сервомотором. Серводвигун забезпечує точний контроль швидкості та довжини подачі, дозволяючи пристрою подачі труби адаптуватися до труб різного діаметру та вимог до обробки.

3.3 Направляючі та вирівнювальні компоненти

Щоб забезпечити правильне надходження труби в машину для обробки, пристрій подачі труб включає в себе направляючі ролики, пластини бічного вирівнювання та випрямляючі пристрої. Ці компоненти запобігають перекосу, вигину або зміщенню, що може призвести до дефектів обробки.

3.4 Система контролю

Сучасні живильники труб оснащені програмованим логічним контролером (PLC) і зручним сенсорним екраном HMI. Система керування керує параметрами подачі, контролює датчики та обмінюється даними з обладнанням вище та нижче за течією. Багато систем також включають можливості дистанційного моніторингу для централізованого управління виробництвом.

3.5 Датчики та пристрої зворотного зв'язку

Ряд датчиків, у тому числі безконтактні перемикачі, фотоелектричні датчики та кодери, забезпечують зворотний зв’язок у реальному часі щодо положення трубки, довжини подачі та стану системи. Цей зворотний зв’язок забезпечує замкнутий цикл керування, забезпечуючи постійну точність годування та раннє виявлення аномалій.

Разом ці компоненти утворюють надійну систему, яка може працювати з різними розмірами труб і матеріалів, зберігаючи при цьому високий рівень точності та надійності.

4. Повністю автоматичні проти напівавтоматичних подавачів труб

Подавачі для труб широко поділяються на два типи: повністю автоматичні та напівавтоматичні. Вибір між цими конфігураціями залежить від обсягу виробництва, наявності робочої сили та бюджету.

4.1 Повністю автоматичні пристрої для подачі труб

Повністю автоматичні пристрої подачі труб вимагають мінімального втручання оператора. Вони відрізняються автоматичним завантаженням з магазину або пачки, безперервною подачею окремих труб і автоматичним викидом готових деталей. Ці системи ідеально підходять для виробничих середовищ великого обсягу, де послідовність і швидкість мають першочергове значення. Роль оператора обмежена моніторингом системи, налаштуванням параметрів через HMI та поповненням запасів сировини.

Удосконалені повністю автоматичні пристрої подачі також можна інтегрувати з наступним обладнанням, таким як машини для зняття фасок, різьбонарізні пристрої та зварювальні станції, створюючи повністю автоматизований виробничий осередок.

4.2 Напівавтоматичні живильники для труб

Напівавтоматичні пристрої подачі труб потребують від оператора, який завантажує кожну трубку вручну в механізм подачі. Потім пристрій подачі бере на себе точне позиціонування та просування труби до станції обробки. Цей тип живильника підходить для виробництва невеликих обсягів або для застосувань, де труби мають різну довжину або розміри, які важко автоматизувати. Напівавтоматичні годівниці, як правило, доступніші та прості в обслуговуванні, ніж повністю автоматичні пристрої.

4.3 Порівняння можливостей

У наведеній нижче таблиці підсумовано основні відмінності між двома типами:

Обидва типи мають своє місце в сучасному виробництві, і рішення часто залежить від ретельного аналізу виробничих вимог і віддачі від операційної ефективності.

5. Сумісність матеріалів і сфера застосування

TheТрубний живильникпризначений для роботи з широким спектром трубчастих матеріалів, що робить його універсальним у багатьох галузях промисловості.

5.1 Типи матеріалів

Трубчасті живильники зазвичай використовуються з:

• Мідні труби:Використовується в системах опалення, вентиляції та кондиціонування, сантехніці та холодильних системах
• Труби сталеві (вуглецеві, нержавіючі, оцинковані):Використовується в будівництві, автомобільних вихлопних системах і конструкціях
• Алюмінієві труби:Використовується в аерокосмічних, автомобільних теплообмінниках і легких конструкціях
• Труби пластикові та композитні:Використовується в хімічній обробці та телекомунікаціях
• Легкосплавні труби:Використовується в умовах високих температур і високого тиску

Пристрій подачі труб повинен бути оснащений відповідними захватними та направляючими компонентами, щоб відповідати обробці поверхні, твердості та вазі конкретного матеріалу, що обробляється.

5.2 Діапазони діаметрів і довжин труб

Сучасні трубні живильники доступні в різних розмірах, з можливостями від труб малого діаметра (6 мм) до труб великого діаметру (до 150 мм і більше). Довжина подачі також регулюється, причому деякі системи можуть подавати довжину понад 10 метрів.

5.3 Ключові галузі застосування

Універсальність трубчастих живильників робить їх необхідними в таких секторах:

• Автомобільний:Виробництво вихлопних, гальмівних, паливопроводів, конструкційних труб
• HVAC та холодильна техніка:Виробництво теплообмінників, змійовиків конденсаторів і ліній холодоагенту
• Будівництво та інфраструктура:Виготовлення риштувань, поручнів та опор конструкцій
• Аерокосмічна:Виробництво гідравлічних труб, паливопроводів, конструктивних елементів
• Відновлювані джерела енергії:Виробництво каркасів сонячних панелей, конструктивних частин вітрових турбін і геотермальних труб

Кожна галузь висуває особливі вимоги до пристрою подачі труб, наприклад, висока швидкість роботи для автомобільних ліній або надзвичайна точність для аерокосмічного застосування. Модульна конструкція сучасних трубчастих живильників дозволяє адаптувати їх до цих різноманітних вимог.

6. Інтеграція з системами різання та формування

Трубний фідер рідко працює ізольовано; зазвичай це частина виробничої лінії, яка включає обладнання для різання, формування, зняття фасок або зварювання. Правильна інтеграція має вирішальне значення для досягнення безперебійного потоку матеріалу та максимізації загальної продуктивності.

6.1 Синхронізація з різальними машинами

На звичайній лінії різання пристрій подачі труб просуває трубу на задану довжину, а потім зупиняється, поки ріжуча машина — часто високошвидкісна циркулярна пила або лазерний різак — виконує розріз. Потім пристрій подачі просуває наступний сегмент. Ця синхронна робота вимагає точного зв’язку між контролером подавача та системою керування різальної машини, часто через інтерфейс польової шини, такий як Profinet або EtherCAT.

6.2 Узгодження з обладнанням для формування та кінцевої обробки

Для застосувань, які вимагають згинання труб, розвальцьовування або нарізання різьби, пристрій подачі труб повинен доставити трубу до станції формування в правильній орієнтації та в правильний час. Удосконалені системи включають сервокероване позиціонування, яке може повертати трубу на певний кут перед тим, як вона потрапить у формувальну матрицю, що дозволяє виконувати складні багатоетапні операції.

6.3 Інтеграція зі штабелерами та конвеєрами

Після обробки готові труби зазвичай видаляються за допомогою укладача або конвеєрної системи. Система керування подавача труб може координуватися з цими пристроями, розташованими нижче за потоком, щоб забезпечити плавну передачу та запобігти вузьким місцям.

6.4 Роль людино-машинного інтерфейсу (HMI)

HMI служить центральною точкою для налаштування та моніторингу всієї інтегрованої системи. Оператори можуть вводити бажану довжину різу, швидкість подачі та інші параметри, а HMI відображає статус у реальному часі, сигнали тривоги та підрахунки виробництва. Сучасні HMI часто містять інтерфейси сенсорного екрану та інтуїтивно зрозумілу графіку, що спрощує роботу та скорочує криву навчання для нових операторів.

7. Технічне обслуговування, надійність та експлуатаційні міркування

Щоб забезпечити тривалий термін служби та постійну продуктивність, необхідне регулярне технічне обслуговування живильної труби. Рекомендуються наступні практики:

7.1 Графік профілактичного технічного обслуговування

Структурована програма профілактичного обслуговування повинна включати:

• Щоденні перевірки:Перевірте стан ролика, перевірте наявність незвичайного шуму чи вібрації та перевірте показання HMI
• Щотижневе обслуговування:Змастіть рухомі частини, очистіть датчики та перевірте центрування напрямних компонентів
• Щомісячні перевірки:Перевірте натяг ременя або ланцюга, перевірте функції аварійної зупинки та перегляньте історію тривог
• Щоквартальне обслуговування:Виконайте поглиблену перевірку серводвигунів, коробок передач і з’єднань системи керування
• Річний капітальний ремонт:Замініть зношені деталі, такі як ролики, підшипники та приводні паси, і відкалібруйте пристрої зворотного зв’язку

7.2 Поширені проблеми та усунення несправностей

Деякі типові операційні проблеми включають:

• Непостійна довжина подачі:Часто викликане зміщенням кодера, ковзанням ролика або зношеними компонентами приводу
• Марки поверхні труби:У результаті забруднення або пошкодження напрямних роликів
• Невідповідність труби, що входить до машини обробки:Зазвичай через зношені напрямні або неправильне регулювання
• Помилки зв'язку між живильником і ріжучою машиною:Зазвичай вирішується шляхом перевірки кабелів і програмних параметрів ПЛК

7.3 Функції безпеки

Сучасні трубопровідні живильники оснащені багатьма функціями безпеки, включаючи світлові завіси, кнопки аварійної зупинки та захисні блокування, які запобігають роботі, коли щитки відкриті. Належне навчання цим системам безпеки має важливе значення для всіх операторів.

7.4 Максимізація часу безвідмовної роботи та надійності

Щоб максимально підвищити надійність, виробники рекомендують використовувати оригінальні запасні частини, зберігати запаси критично важливих запчастин і підтримувати чистоту робочого середовища. Крім того, оновлення програмного забезпечення, надані виробником обладнання, можуть покращити продуктивність і додати нові функції.
