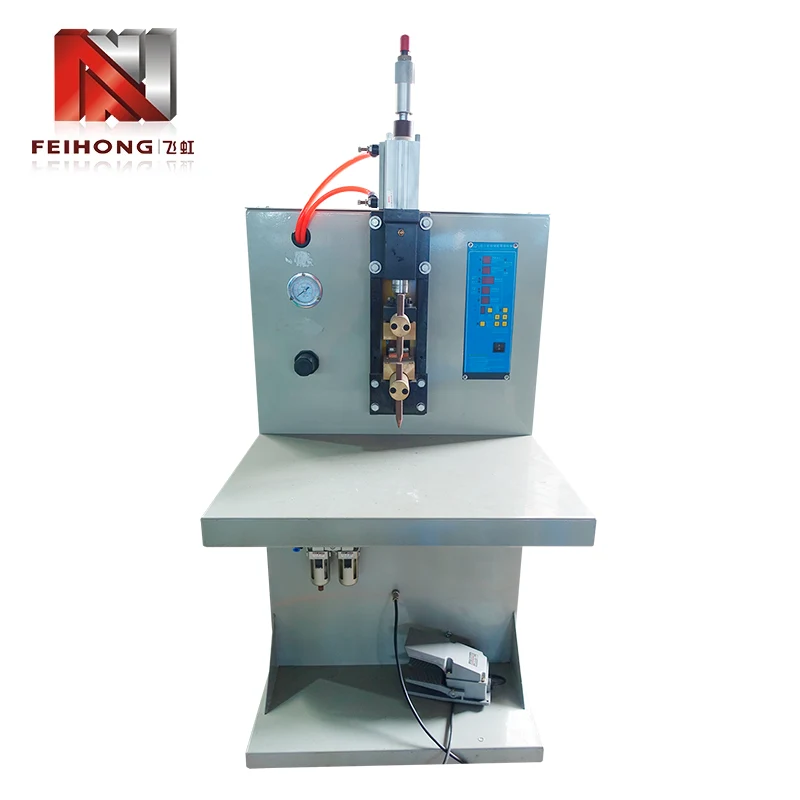

Агрегат точкового зварювання розряду конденсатора

Агрегат для точкового зварювання енергії розряду конденсатора Feihong розроблено спеціально для виробництва електричних нагрівальних труб, де резистивний дріт необхідно надійно приєднати до провідних стовпів і клемних наконечників. Як провідний постачальник комплектних ліній виробництва нагрівальних труб, Feihong інтегрує цю зварювальну станцію з іншим основним обладнанням. Машина працює від трифазної мережі 380 В, трифазної мережі 220 В або однофазної мережі 220 В з номінальною потужністю 2 кВА та регульованим діапазоном напруги конденсатора 0–435 В. Його принцип розряду конденсатора зберігає енергію та вивільняє її під час контрольованого імпульсу, утворюючи міцні металургійні зв’язки з мінімальними зонами теплового впливу. Завдяки перевіреній продуктивності 30 000 штук за зміну, цей зварювальний апарат забезпечує виробництво великого обсягу, зберігаючи незмінну якість з’єднань.

Принцип зварювання сердечника

Апарат точкового зварювання з накопиченням енергії розряду конденсатора працює на перевіреному принципі, який відрізняє його від звичайних апаратів контактного зварювання змінним або постійним струмом. Замість постійного потоку струму він заряджає конденсаторну батарею до заданої напруги, а потім за мілісекунди розряджає накопичену енергію через зварювальні електроди. Такий підхід має кілька явних переваг.

• 1. Миттєве виділення енергії:батарея конденсаторів видає імпульс сильного струму (до тисяч ампер) за частку циклу, створюючи концентроване тепло в точці контакту для швидкого плавлення.
• 2. Незалежний контроль енергії та часу:Налаштування напруги (0–435 В) безпосередньо регулюють накопичену енергію, тоді як тривалість розряду фіксується характеристиками конденсатора, усуваючи складні налаштування часу.
• 3. Знижена тепловіддача:оскільки імпульс надзвичайно короткий, навколишній матеріал залишається прохолодним, запобігаючи окисленню або відпалу резистивного дроту та свинцевих контактів.
• 4. Послідовне утворення зварного зварного шару:кожен розряд забезпечує однакову енергію, забезпечуючи однакову глибину проплавлення та міцність кожного зварювального шва, незалежно від навичок оператора.

Цей принцип робить зварювальний апарат особливо придатним для виробництва труб для опалення, де консистенція зварного шва безпосередньо впливає на електричний опір і довговічність кінцевого продукту.

Порівняння продуктивності з традиційними зварювальними апаратами

Порівнюючи зварювальний апарат із звичайними альтернативами, кілька ключових показників продуктивності підкреслюють його перевагу. У наведеній нижче таблиці цей апарат порівнюється зі звичайними апаратами резистивного зварювання змінним і постійним струмом, які використовуються в подібних програмах.

Це порівняння демонструє, що апарат точкового зварювання розряду конденсатора пропонує унікальний баланс точності, ефективності та надійності, що робить його кращим вибором для виробників труб для опалення, яким потрібна стабільна якість з’єднань протягом тривалого виробництва.

Сценарії застосування

Зварювальний апарат широко застосовується у виробництві електронагрівальних труб, але його універсальність поширюється і на інші завдання з’єднання металу. Компанія Feihong® розробила цю машину для адаптації до різних заготовок, зберігаючи її основні переваги.

• 1. Опірний дріт до свинцевої шини:основне застосування, що забезпечує з’єднання з низьким опором для нагрівальних елементів, які використовуються у водонагрівачах, печах і промислових печах.
• 2. Провідний стовп до клемного наконечника:необхідний для складання клемних блоків, де механічна міцність і електропровідність є критичними.
• 3. Зварювання тонкого листового металу:підходить для кронштейнів, екранів і кріплень датчиків товщиною до 1,5 мм, використовуючи налаштування зниженої напруги.
• 4. Зварювання прихватками малих компонентів:може використовуватися для тимчасового кріплення або попереднього складання в автомобілебудуванні та виробництві приладів.

Ці сценарії виграють від здатності зварювальника подавати точний, повторюваний імпульс, який мінімізує теплові спотворення, що є типовою проблемою для методів зварювання безперервним струмом.

Гарантія якості та заводські випробування

Feihong® виробляє обладнання для нагрівальних труб з 1992 року, керуючи шістьма спеціалізованими цехами для обробки, електроскладання, тестування та логістики. Кожен зварювальник проходить сувору перевірку якості, щоб переконатися, що він відповідає вимогам безперервного виробництва.

• 1. Відстеження компонентів:усі конденсатори, пневматичні клапани та трансформатори постачаються від сертифікованих постачальників і перевіряються після прибуття.
• 2. Контроль процесу складання:кожна машина створена досвідченими техніками за стандартними робочими інструкціями з проміжними перевірками на кожному етапі.
• 3. 24-годинний тест на вигоряння:Перед відвантаженням кожна установка виконує безперервний цикл зварювання з моделюванням виробничих навантажень для перевірки стабільності та консистенції зварювання.
• 4. Сертифікат калібрування:кожна машина постачається зі звітом про випробування, що показує фактичну точність напруги конденсатора, силу електрода та тривалість циклу.

Ця комплексна система гарантії якості гарантує, що кожен зварювальник, який покидає фабрику Feihong®, працює надійно з першого дня з мінімальними зусиллями при введенні в експлуатацію.

Налаштування та післяпродажна підтримка

Feihong® розуміє, що кожна виробнича лінія має унікальні вимоги. Для пристрою точкового зварювання накопичувача енергії розряду конденсатора ми пропонуємо кілька варіантів налаштування та надійний пакет післяпродажного обслуговування, щоб забезпечити безперебійну роботу.

• 1. Конструкція електрода:ми можемо виготовляти спеціальні форми та матеріали електродів на основі вашої геометрії заготовки та характеристик зварювання.
• 2. Регулювання діапазону напруги:за запитом конденсаторна батарея може бути налаштована відповідно до конкретних вимог до напруги за межами стандартного діапазону 0–435 В.
• 3. Установка та навчання:ми забезпечуємо нагляд на місці та навчання операторів, а також докладні відеопосібники та посібники.
• 4. Наявність запчастин:ми підтримуємо місцевий запас електродів, ущільнень, конденсаторів і плат керування, щоб мінімізувати час простою.
• 5. Гарантія:12-місячне покриття всіх електричних і механічних компонентів (за винятком витратних матеріалів).

Завдяки десятиліттям досвіду Feihong® і відданості підтримці клієнтів ви можете покластися на нас як на довгострокового партнера для своїх потреб у зварюванні.

Часті запитання

З: Яка максимальна товщина матеріалу, який можна зварити?
Відповідь: Машина в основному призначена для зварювання опорного дроту (діаметром до 2,5 мм) і тонкого листового металу до 1,5 мм. Для більш товстих матеріалів ми рекомендуємо проконсультуватися з нашою командою інженерів, щоб оцінити доцільність використання змінених налаштувань сили електрода та напруги.

Питання: Чи можна використовувати зварювальний апарат для труб без опалення?
A: Так, принцип розряду конденсатора добре працює для будь-якого контактного зварювання невеликих деталей, де потрібне контрольоване підведення тепла. Багато клієнтів використовують його для зварювання язичок батареї, кріплення датчика та складання електронних компонентів.

Питання: Скільки часу потрібно, щоб зарядити конденсатор між зварюванням?
Відповідь: Цикл заряджання зазвичай становить 0,8–1,2 секунди, що забезпечує номінальну продуктивність 30 000 зварювальних швів за 8-годинну зміну. Фактичний час зарядки залежить від встановленої напруги та якості вхідного живлення.

З: Чи надає Feihong® запасні конденсатори та скільки вони коштують?
A: Так, ми маємо запасні батареї конденсаторів. Ціни варіюються в залежності від потужності та напруги. Будь ласка, зв’яжіться з нашою командою продажів, щоб отримати поточну пропозицію на основі серійного номера вашої машини.

З: Яке технічне обслуговування потрібне щодня?
A: Щоденне технічне обслуговування включає очищення електродів, перевірку пневматичного тиску повітря та візуальну перевірку кабелів і з’єднань. Щотижневе обслуговування передбачає змащування рухомих частин і перевірку герметичності клем конденсатора. Детальний графік технічного обслуговування міститься в посібнику користувача.
